Категория товара:
Строительный инструмент и оборудование→Измерительный инструмент и приборы.
Описание:

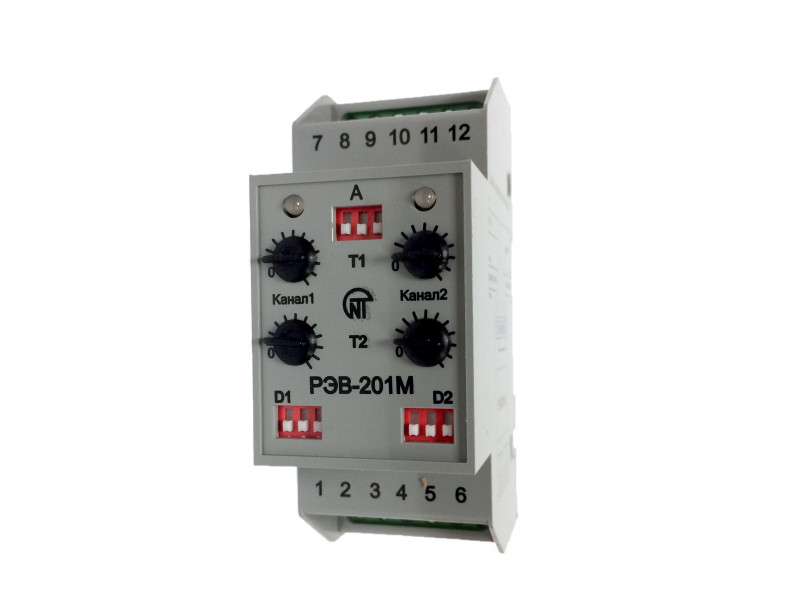

Реле времени РЭВ-201м 2 канала 0 сек-10 часов dip-переключение выбора режимов крепление на DIN-рейку Цена - 2000,00 руб./шт.
Реле предназначено для коммутации электрических цепей переменного тока 220В
50 Гц и постоянного тока 24-100В с регулируемой выдержкой времени.
Реле содержит два канала. Каждый канал может работать по четырем алгоритмам
работы, задаваемым пользователем:
- задержка включения;
- импульсный режим;
- циклический режим с паузы;
- режим реле управления*.
Выдержка времени каждого канала начинает отсчитываться от момента подачи питания на канал. Реле позволяет обеспечить два режима работы каналов:
Режим 1. Независимая работа каналов. На каждый канал подается разновременно независимое питание. Выдержка
времени отсчитывается от момента подачи питания на каждый канал (режим двух реле);
Режим 2. Параллельная работа каналов. На каждый канал одновременно подается одно и то же питание. Отсчет
времени по обоим каналам начинается одновременно. Время срабатывания соответствует выставленным с помощью регулировок задержкам для каждого канала (режим одного реле с двумя выходами и разными выдержками).
ВНИМАНИЕ! При работе в режиме 1 питание каналов должно иметь общий нулевой провод.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания переменное (контакты L, N), В 160...300
Номинальное напряжение питания постоянное (контакты +24, N), В 24±10%
Частота питающей сети, Гц 48...62
Время готовности при подаче напряжения питания, с, не более 0,25
Точность удержания временной уставки, %, не менее 1,5
Точность выставления уставки (точность шкалы), %, не менее 3
Количество алгоритмов работы 4
Диапазон регулирования, с 0...36 000
Регулировка выдержки времени плавная
Количество делений шкал потенциометров 10
Число и вид контактов на каждый канал 1 переключающий
Степень защиты: реле - ІР40; клеммника-ІР20
Максимальный коммутируемый ток выходных контактов, А 7
Механическая износостойкость, циклов ВО 1х106
Электрическая износостойкость, циклов ВО 1х105
Диапазон рабочих температур, °С -20…+55
Диапазон температур хранения, °С -45…+70
Рабочее положение произвольное
Крепление реле на DIN-рейку
Габаритные размеры, мм 35 х 92 х 58
Вес реле, кг 0,15 |
