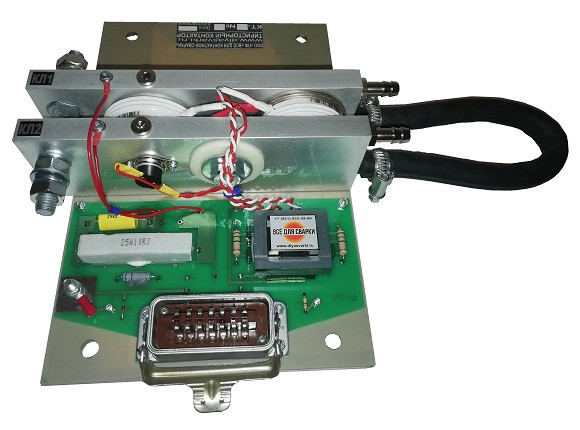

Тиристорный контактор КТ-11

Категория товара:

Описание:

Тиристорный контактор КТ-11 (аналог устаревших КТ-11-1, КТ-03) производства ООО «ПФ «Всё для контактной сварки», предназначен для комплектации точечных, шовных и рельефных контактных сварочных машин и служит для коммутации и управления однофазным током промышленной частоты при наличии регулятора контактной сварки с синхронным включением сварочного тока.

Тиристорный контактор КТ-11 имеет те же присоединительные размеры и схему подключения, что и выпускаемые ранее контакторы КТ-11-1 и КТ-03.

Тиристорный контактор обеспечивает регулировку первичного тока питания силового трансформатора машины точечной контактной сварки в пределах от 2-4 А до наибольшего значения.

Работоспособность контакторов КТ-11 обеспечивается при колебаниях напряжения питающей сети от минус 10% до плюс 5% от номинального.

Токи контакторов не должны превышать предельно допустимых значений, а импульсное напряжение не должно превышать 1200 В.

Номинальный ток , А, при длительности импульса 0,5 с. и продолжительностью включения:

- ПВ=100% ток 700А

- ПВ=50% ток 800А

- ПВ=20% ток 1000А

- ПВ=5% ток 1300А

Тиристорный контактор КТ-11 изготовлен в климатическом исполнении УХЛ4 по ГОСТ 15150-69.

Расход охлаждающей воды цепи контактора тиристорного КТ-11 должен быть не менее 1 л/мин. При давлении не более 294 х 103 Па (3 кг/см2) и температуре воды на входе в пределах от плюс 5 °С до плюс 25 °С. Выходной шланг должен быть поднят выше уровня расположения тиристоров.

Характеристики:

Напряжение питающей сети, В: 380.00

Частота питаюей сети, Гц: 50.00

Номинальный длительный ток при температуре охлаждающей воды 30°С и расходе 3 л/мин, А

А ср.: 700.00

А эф.: 800.00

Номинальный ток, А при:

ПВ 50% и длит. имп. 0,5 с: 800.00

ПВ 20% и длит. имп. 0,5 с: 1 000.00

ПВ 20% и длит. имп. 0,2 с: 1 300.00

Импульсы управления:

Напряжение (экв. нагрузка 20 Ом), В: 20±5

Длительность (на уровне 0,7 ампл. знач.), мкс: 200±100

Габаритные размеры, (Д×Ш×В), мм: 265х170х95

Масса, кг: 5.00
